Vazamento de ar na janela: o que as equipes de projeto devem verificar

O vazamento de ar na janela descreve o fluxo de ar não intencional através de um produto de janela fechada sob uma diferença de pressão especificada. É diferente da ventilação através de uma folha aberta intencionalmente e diferente da transferência de calor através de vidros e esquadrias. Para arquitetos, empreiteiros e desenvolvedores, a questão útil não é simplesmente se uma janela é descrita como hermética. A equipe deve identificar o método de teste, tamanho da amostra, tipo de operação, pressão, vazamento permitido, condição de instalação e evidências necessárias para o projeto real.

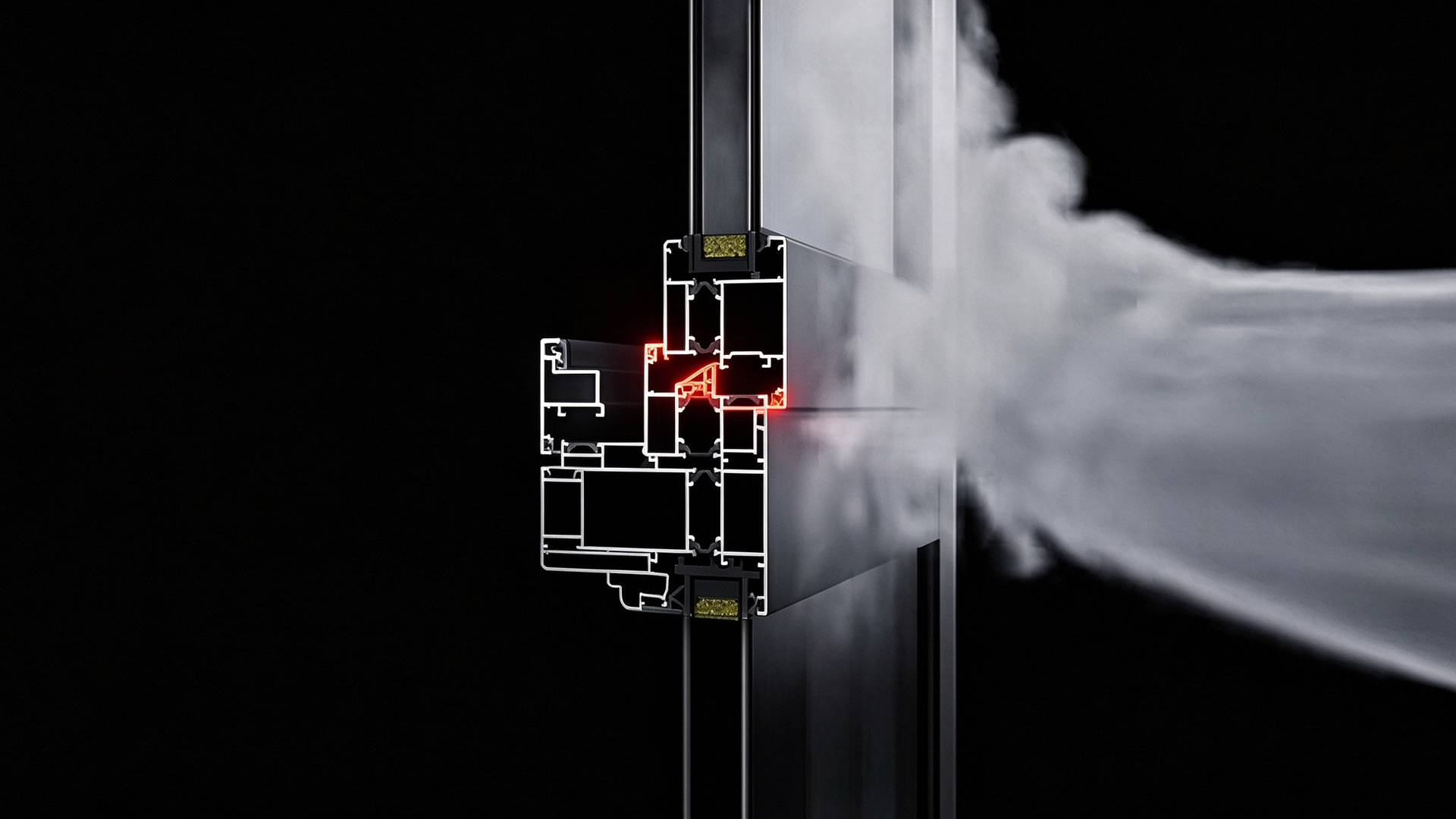

Ilustração conceitual de possível movimento de ar; não é um resultado de teste de laboratório ou classificação do produto.

Por que o vazamento de ar é importante

O movimento descontrolado do ar pode afetar o conforto dos ocupantes, as cargas de aquecimento e resfriamento, a percepção de ruído e o transporte de umidade através da envolvente do edifício. Uma corrente de ar perto de uma janela não prova automaticamente que o ar está passando pelo produto. Superfícies interiores frias podem criar correntes descendentes e o vazamento pode originar-se em uma junta de parede adjacente, soleira, penetração elétrica ou transição de fachada.

Portanto, o diagnóstico começa separando o produto da interface de instalação. Uma janela de alumínio feita de fábrica inclui juntas de moldura, juntas de caixilho, vedações de vidro, juntas, ferragens e caminhos de drenagem projetados. A conexão perimetral adiciona calços, fixadores, selantes, membranas e materiais internos de controle de ar. Cada parte precisa de um detalhe contínuo e compatível.

Como o teste de vazamento de ar em laboratório é usado

O teste padronizado coloca uma amostra em uma câmara controlada e aplica uma diferença de pressão definida. O fluxo de ar medido é relatado usando as unidades e regras de cálculo do método. O resultado pertence ao corpo de prova e à configuração testada; ele não deve ser estendido automaticamente para um tamanho, tipo de ventilação, arranjo de hardware ou método de instalação diferente.

A NFRC declara que os testes físicos são obrigatórios para vazamento de ar dentro de seu programa de certificação residencial sob ANSI/NFRC 400. Outras especificações de projeto podem fazer referência a diferentes padrões ou classes de desempenho de produto. Os documentos de aquisição devem indicar o método exigido e os critérios de aceitação, em vez de misturar resultados obtidos sob diferentes procedimentos.

Caminhos comuns para infiltração de ar em janelas

As aberturas de drenagem não devem ser bloqueadas na tentativa de melhorar o desempenho do ar. As cavidades da estrutura drenadas e equalizadas por pressão são projetadas para gerenciar a água. Alterar esses caminhos sem revisão de engenharia pode criar um problema diferente. Os detalhes de ar, água e drenagem devem ser avaliados em conjunto.

Especificação e verificações de envio

• Defina o método de teste necessário, pressão, unidades de relatório e vazamento máximo permitido.
• Compare a amostra testada com o tipo de produto proposto, tamanho, envidraçamento, disposição de ventilação e ferragens.
• Revise os desenhos da oficina para verificar a continuidade das juntas, juntas da estrutura, montantes, localizações de ferragens e provisões de drenagem.
• Detalhe a vedação de ar perimetral como uma conexão contínua ao sistema de parede, incluindo transições de peitoril e cabeceira.
• Coordene as tolerâncias para que as âncoras e os calços não distorçam a moldura ou evitem a compressão do caixilho.
• Combine o modelo, os testes de campo e os procedimentos de ação corretiva antes do início da instalação de produção.

Prioridades de inspeção do local

Inspecione as aberturas antes que as janelas cheguem. As dimensões do substrato, o plano, a limpeza e as transições da membrana afetam a vedação final. Durante a instalação, verifique os locais das ancoragens, a esquadria da estrutura, a largura da junta, os materiais do suporte e a continuidade da vedação de ar interna. Opere cada folha após o ajuste, em vez de presumir que a aparência confirma a compressão.

Se um teste de campo identificar vazamento, registre sua localização antes de remover os acabamentos. Uma investigação encenada pode examinar o caixilho, as juntas da estrutura e a interface do perímetro separadamente. Os reparos devem abordar o caminho real e não devem cobrir as saídas de drenagem ou criar água retida.

Perguntas frequentes

Uma janela fixa é sempre mais hermética do que uma janela operável?

Uma unidade fixa tem menos juntas operáveis, mas o desempenho ainda depende do projeto, fabricação, envidraçamento e instalação. Compare os resultados documentados para as configurações propostas.

O selante sozinho pode impedir todo o vazamento perimetral?

O selante é um componente de uma junta. Geometria correta, substratos compatíveis, material de suporte, aderência, capacidade de movimento e conexão com a camada de ar da parede também são necessários.

Uma classificação de vazamento de ar cobre a penetração de água?

Não. O vazamento de ar e a penetração de água são avaliados separadamente. A resistência estrutural, o desempenho térmico e a durabilidade operacional também são considerações separadas.
